Fabricante: TOPDATA

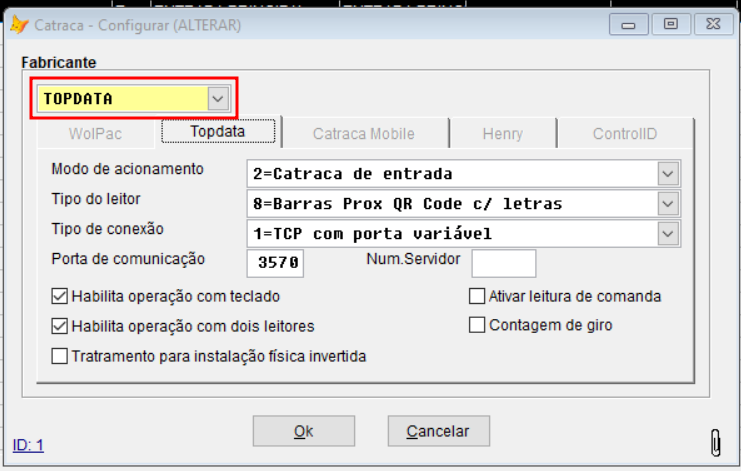

Ao acessar a tela de configuração, o usuário deverá selecionar o fabricante como “TOPDATA” para que as configurações referentes a catraca sejam liberadas.

Nas catracas TopData todo o modo de operação é configurado diretamente pelo Volpe.

Modo de acionamento: Configura o modo de funcionamentos dos braços da catraca

• Coletor: Coletor de cartões, o cliente, ao sair, deverá jogar um cartão RF-ID/MIFARE no coletor para poder liberar o acesso. (Exige validação para liberar o braço)

• Catraca entrada e saída: Braço da catraca é bloqueado em ambas as direções, liberando o giro do braço para ambos os lados quando o sistema autorizar o acesso (Exige validação para liberar o braço)

• Catraca de entrada: Braço da catraca é liberado para giro apenas no sentido de entrada, não sendo possível girar o braço no sentido de saída. (Exige validação para liberar o braço)

• Catraca saída: Braço da catraca é liberado apenas no sentido de saída, não sendo possível girar no sentido de entrada. (Exige validação para liberar o braço)

• Catraca saída liberada: O braço da catraca gira livremente no sentido de saída. Bloqueando o braço apenas no sentido de entrada. (Exige validação para liberar o braço apenas no sentido de entrada)

• Catraca entrada liberada: O braço da catraca gira livremente no sentido de entrada. Bloqueando o braço apenas no sentido de saída. (Exige validação para liberar o braço no sentido de saída)

• Catraca liberado nos 2 sentidos: O braço da catraca gira livremente para os sentidos, nessa opção a catraca não avisa que o braço girou. (Não exige validação para liberar o braço)

• Catraca sentido giro: Braço da catraca é bloqueado em ambas as direções, libera o giro do braço para ambos os lados (Exige validação para liberar o braço)

• Acionamento catraca urna: Utilizado em catracas que possuem urna, obrigando o cliente a “depositar” o cartão na urna para liberar a catraca (Exige validação para liberar o braço)

• Catraca Expedidora: Utilizada nos equipamentos catracas expedidora (Exige que o cliente retire um cartão para girar o braço)

• Porta Magnética: Utilizar nos equipamentos InnerAcesso 2

Caso possua uma catraca com urna, lembre de habilitar a urna no painle web da catraca

A opção de Porta Magnética é compatível apenas com os equipamentos da linha InnerAcessso2 (Essa opção simulaça uma catraca PCD, converse com o gestor do sistema antes de ativar)

Tipo do leitor: Configura o modo de funcionamento do leitor da catraca, os modos disponíveis são:

• Código de Barras

• Magnético

• Proximidade Abatrack/Smart Card

• Proximidade Wiegand/Smart Card.

• Proximidade Smart Card Serial

• Código de barras serial

• Prox. Wiegand FC sem Separador

• Prox. Wiegand FC com Separador

• Barras Prox QR Code c/ letras

Tipos de conexão: Modos de comunicação com a catraca

• Comunicação Serial

• TCP com porta variável

• TCP com porta fixa (padrão)

• Modem

• Pendrive

Não utilizar as opções de comunicação serial, modem ou pendrive

Recomendamos utilizar a opção TCP com porta fixa

Porta de comunicação: Porta do servidor que as catracas irão se conectar, sempre manter para todas as catracas a porta 3570.

Habilita operação com teclado: Habilita a utilização do teclado da catraca

Habilita operação com dois leitores: Habilita a utilização do 2 leitor da catraca caso ela tenha.

Tratamento para instalação física invertida: Opção inverte o lado do giro da catraca, sem a necessidade de ter que inverter a catraca fisicamente.

Ativa leitura de comanda: Utilizar apenas nas catracas com validação de comanda (Semelhante a padaria)

Essa opção é compatível com as catracas expedidora e catraca com urna.

Contagem de giro: Ativa a contagem de giros da catraca

Quem realiza a contagem é a própria catraca, sendo essa informação coletada a cada 10 minutos pelo sistema que limpa o contador a cada coleta.

Servidor: ID do servidor que o programa de catraca está instalado

Essa informação só é obrigatória para clientes que possuem o AccesController instalado em mais de um servidor. Fale sempre com o técnico responsável pela instalação do AccesController para saber qual servidor pertence cada ID.

Com a catraca devidamente cadastrada no Volpe. Devemos agora configurar a catraca no painel web para realizar a comunicação com o sistema.
